Контролер заряду RBL-60A (PWM, струм 60А, 12/24В, РК індикатор, 2xUSB 5В)

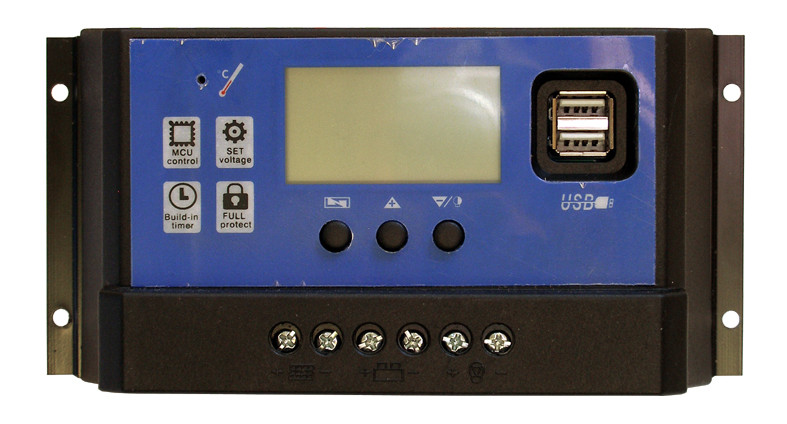

Контролер заряду RBL-60A – бюджетний ШІМ-контролер для заряду АКБ від сонячних батарей. Контролер оснащений РК-дисплеєм для відображення параметрів роботи, а також для можливості проведення користувачем гнучкого налаштування параметрів заряду та розряду АКБ, підключення навантаження. Залежно від напруги на АКБ, контролер регулюватиме процес заряджання та подавати/відключатиме живлення навантаження. Контролер автоматично підлаштовується під АКБ з напругою 12В або 24В і призначений для роботи з автономними системами потужністю не більше 780Вт (12В) або 1560Вт (24В). У контролері використовується технологія температурної компенсації напруги в режимі заряду АКБ, для чого вбудований температурний датчик. Для ефективного відведення тепла та захисту від перегріву задня стінка контролера виконана у вигляді радіатора. Органами керування контролера є три функціональні кнопки на передній панелі (зліва направо): кнопка перемикання інтерфейсів, кнопка зміни параметрів збільшення, кнопка зміни параметрів зменшення й функцією ручного підключення/вимкнення навантаження. Виробник подбав про можливість заряджання користувачами своїх смартфонів без додаткових пристроїв – на лицьовій панелі для цього виведено два USB-порти з робочим струмом до 2,5 А! Ще однією приємною особливістю є лічильники А*год, отриманих від сонячних батарей і спожитих через вихід навантаженням. Також у користувача є можливість вибору в меню одного з трьох типів налаштувань для акумулятора, що підключається.

Звертаємо увагу, що контролери класу ШІМ не вміють перетворювати напругу та струм від сонячних батарей до АКБ! Тому робоча напруга сонячних батарей повинна бути дещо вищою за напругу на АКБ:
АКБ 12В -> сонячні батареї 18...22 В, не вище!!!

АКБ 24В -> сонячні батареї - 36...45 В, не нижче і не вище!

Тобто сонячні батареї з напругою 36...45 В (наприклад, потужністю 340...600 Вт) не заряджатимуть АКБ на 12В через те, що контролер захиститися від вхідної підвищеної напруги по сонячному входу!

І друге важливе зауваження - струм для зарядки АКБ подається імпульсами різної тривалості в залежності від ступеня заряду АКБ і ніяк не може бути підвищений, крім додавання по входу в паралель додаткових сонячних батарей!

Технічні характеристики:

* - наведено заводське значення, настроєне за замовчуванням, параметр може бути настроєм користувачем самостійно за необхідності.

РК-дисплей контролера схематично відображає параметри його роботи. У робочому режимі відображається поточна напруга на АКБ, підключення сонячних батарей та навантаження. При послідовних натисканнях лівої кнопки відбуватимуться зміни підменю за кільцевою схемою. Перерахуємо їх:

1.     Індикація температури повітря у місці встановлення контролера;

2.     Поточний струм від сонячної батареї в Амперах;

3.     Поточний струм навантаження в Амперах;

4.     Кількість отриманих від сонячної батареї А * год;

5.     Кількість відданих у навантаження А * год;

6.     Напруга, після досягнення якої припиняється зарядка АКБ (регулюється);

7.     Напруга, після досягнення якої в автоматичному режимі підключається навантаження (регулюється);

8.     Напруга, після досягнення якої в автоматичному режимі відключається навантаження (регулюється);

9.     Режим роботи таймера (регулюється);

10. Вибір типу попередньо встановленого АКБ.

Для переходу до редагування необхідного параметра необхідно у вибраному підменю натиснути та утримати не менше 3 секунд ліву кнопку – параметр блиматиме; змінюється значення за допомогою середньої та правої кнопок.

Таймер у контролері дозволяє встановити час роботи навантаження після заходу Сонця. Час встановлюється у годиннику. При встановленні "0 годин" - живлення навантаження підключається з моменту заходу сонця до настання світанку; під час встановлення "24 години" - живлення навантаження підключено цілодобово, до моменту примусового відключення через розряд АКБ або в ручному режимі.

Порядок підключень сонячної панелі, АКБ, навантаження:

1)      Підключіть "+" і "-" АКБ до відповідних клем контролера.

2)      Підключіть "+" та "-" фотомодулів до відповідних клем контролера.

3)      Підключіть "+" і "-" навантаження до відповідних клем контролера.

Порядок відключення суворо зворотний! Недотримання порядку підключення або відключення призводить до виходу з ладу контролера та не підпадає під гарантійні зобов'язання!

УВАГА !!!

Будь ласка, перевірте напругу сонячних батарей, акумулятора та навантаження перед з'єднанням!

Слідкуйте за дотриманням полярності!

Спочатку підключіть до контролера акумулятор, а потім сонячну батарею!

Не від'єднуйте від контролера акумулятор із підключеною сонячною батареєю!

Спочатку відключіть від контролера сонячну батарею, а потім акумулятор!

В іншому випадку через кидок напруги Ви можете вивести з ладу контролер!
